Von einem Stück Stahlblech bis zum gesamten Fahrzeugrahmen: Wie wichtig sind Automobil-Stanzteile?

Im Herstellungsprozess eines Autos ziehen der Motor, das dreielektrische System und das intelligente Cockpit oft eher die Aufmerksamkeit der Verbraucher auf sich, aber was wirklich darüber entscheidet, ob ein Auto starke Knochen und ein stabiles Fundament hat, sind diese scheinbar unauffälligen Stanzteile des Autos. Ausgehend von der ersten Stahlplatte werden durch Stanzen, Formen, Verbinden und Zusammenbau schließlich der Sicherheitsrahmen und das strukturelle Fundament des gesamten Fahrzeugs konstruiert. Man kann sagen, dass ohne hochwertige Stanzteile für die Automobilindustrie eine vollständige Fahrzeugsicherheit, Qualität und Leistung im wahrsten Sinne des Wortes nicht möglich ist.

1. Was sind Automobile? Stanzteile ?

Im Automobilbau sind Automobilstanzteile eine der Grundlagen der Fahrzeugproduktion. Ob es um Karosseriestruktur, Sicherheitsleistung, Aussehensqualität und Montagegenauigkeit geht, sie alle stehen in engem Zusammenhang mit Stanzteilen. Obwohl sie oft im Inneren der Autokarosserie versteckt und für den Verbraucher nicht leicht sichtbar sind, spielen sie als „Autoskelett“ eine wichtige Rolle. Wenn Sie wissen, was Stanzteile für die Automobilindustrie sind, können Sie ein umfassenderes Verständnis der Kernlogik der Automobilherstellung erlangen.

(1) Definition von Automobil-Stanzteilen
Unter Automobil-Stanzteilen versteht man Automobilteile, die aus Metallblechen (z. B. Stahlplatten, Aluminiumplatten usw.) als Rohmaterialien hergestellt und mithilfe von Stanzgeräten und Formen durch Stanzen, Ziehen, Biegen, Bördeln, Formen und andere Prozesse verarbeitet werden. Diese Art von Teilen zeichnet sich durch hohe Maßgenauigkeit und stabile Festigkeit aus und ist für die Massenproduktion geeignet. Es ist einer der am häufigsten verwendeten Teiletypen in der Automobilindustrie.

Im Fahrzeugbau konzentrieren sich Stanzteile hauptsächlich auf das Karosseriesystem und bilden die Hauptstruktur der Rohkarosserie (BIW) und sind auch in einigen Fahrgestellen und Funktionshalterungen vorhanden.

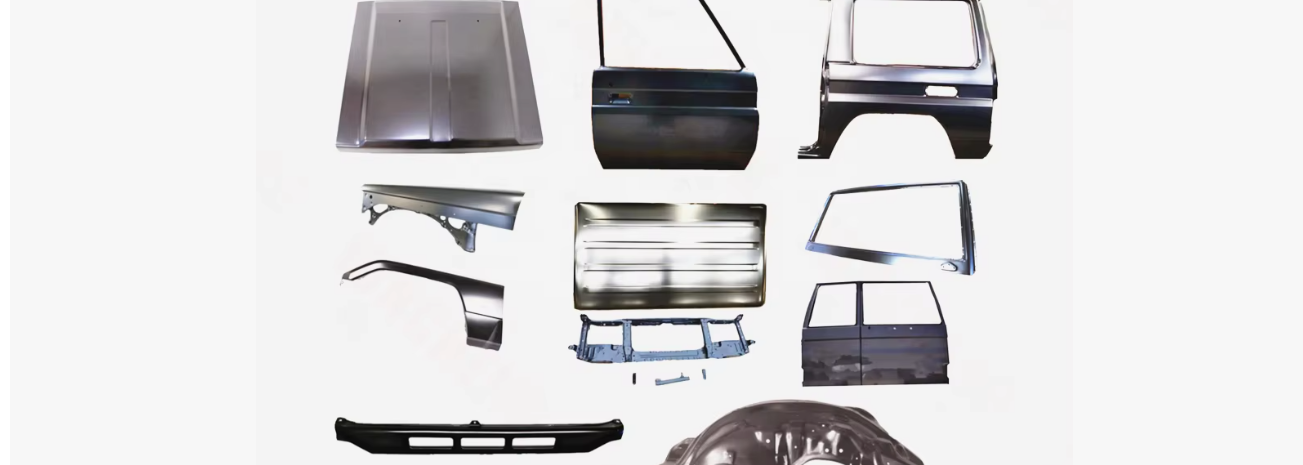

(2) Haupttypen von Stanzteilen für die Automobilindustrie
Gemäß ihrer unterschiedlichen Funktion im Fahrzeug lassen sich Automobil-Stanzteile grundsätzlich in die folgenden Kategorien einteilen:
Strukturprägeteile
Strukturteile sind die kritischste Kategorie von Automobil-Stanzteilen, die hauptsächlich der Fahrzeuglast und der Kollisionsenergie ausgesetzt sind. Zum Beispiel vordere und hintere Längsträger, Querträger, Schwellerträger, A/B/C-Säulen usw. Diese Teile bestimmen direkt die Steifigkeit, Festigkeit und Sicherheitsleistung der Karosserie und spielen eine zentrale Rolle beim Schutz des Fahrgastraums bei einem Unfall.

Abgedeckte Stanzteile
Die Verkleidungsteile befinden sich überwiegend an der Außenseite der Karosserie. Sie erfüllen nicht nur stilistische und ästhetische Funktionen, sondern verfügen auch über eine gewisse strukturelle Festigkeit. Zu den gängigen Verkleidungsteilen gehören Türaußenbleche, Motorhauben, Heckklappen, Kotflügel usw. Solche Stanzteile erfordern eine äußerst hohe Oberflächenqualität und Formgenauigkeit und erfüllen gleichzeitig die Anforderungen an Fußgängerschutz und Leichtbau.

Verstärkungs- und Funktionsstanzteile
Solche Teile werden normalerweise zur lokalen Verstärkung oder Funktionsunterstützung verwendet, wie z. B. Türkollisionsbalken, Verstärkungsplatten, Halterungen, Montagehalterungen usw. Obwohl sie nicht groß sind, spielen sie eine wichtige Rolle bei der Verbesserung der lokalen Festigkeit, Stabilität und Sicherheit.

(3) Herstellungsprozess von Stanzteilen für die Automobilindustrie
Die Produktion von Stanzteilen für die Automobilindustrie beginnt in der Regel mit Stahlplatten und wird schrittweise durch mehrere Prozesse geformt.
Die erste besteht in der Materialvorbereitung, bei der je nach Verwendungszweck des Teils Platten unterschiedlicher Dicke und Festigkeit ausgewählt werden. Anschließend erfolgt der Stanzprozess, bei dem das Stanzen, Ziehen, Stanzen, Bördeln und andere Vorgänge durch Stempel und Formen ausgeführt werden. Komplexe Teile erfordern oft die kontinuierliche Bearbeitung mehrerer Formen, um Form- und Maßgenauigkeit sicherzustellen. Abschließend werden Formgebung und Prüfung durchgeführt, um sicherzustellen, dass die Teile den Montage- und Sicherheitsanforderungen entsprechen.

Dieser Prozess stellt extrem hohe Anforderungen an die Ausrüstung, das Formendesign und die Prozesssteuerung. Es handelt sich um eine Verbindung mit hohem technischem Inhalt und Investitionsniveau im Automobilbau.

(4) Die wichtige Rolle von Automobil-Stanzteilen
Bauen Sie das Skelett der Körperstruktur auf
Automobil-Stanzteile werden durch Schweißen, Nieten usw. zu einem kompletten Karosseriestrukturrahmen verbunden, der eine stabile Grundlage für das gesamte Fahrzeug bildet. Die Stabilität der Fahrzeugkarosseriestruktur wirkt sich direkt auf das Fahrverhalten, die Sicherheit und die Haltbarkeit des Fahrzeugs aus.

Bestimmen Sie die Leistung der passiven Sicherheit
Bei einem Kollisionsunfall absorbieren die gestanzten Strukturteile die Aufprallenergie durch angemessene Verformung und verhindern, dass die Kollisionskraft direkt in den Fahrgastraum eindringt. Der energieabsorbierende Bereich der Karosserie und die Fahrgastraumschutzstruktur bestehen fast ausschließlich aus Stanzteilen.

Beeinflusst die Fahrzeugqualität und die Montagegenauigkeit
Die Maßgenauigkeit von Stanzteilen bestimmt die Konsistenz der Karosseriemontage. Wenn die Prägegenauigkeit nicht ausreicht, kann es leicht zu Problemen wie ungleichmäßigen Türspalten, ungewöhnlichen Geräuschen und schlechter Abdichtung kommen, die sich negativ auf die Qualität des gesamten Fahrzeugs auswirken.

2. Warum bestimmen Auto-Stanzteile die Festigkeit der Karosserie?

Bei der Beurteilung, ob ein Auto „stark“ und „sicher“ ist, konzentrieren sich die Menschen tendenziell auf den Kernindikator der Körperstärke. Was die Festigkeit einer Karosserie wirklich bestimmt, ist nicht, ob sie von außen dick oder schwer aussieht, sondern die große Anzahl gestanzter Automobilteile, die im Inneren der Karosserie verborgen sind. Durch Materialauswahl, Strukturdesign und Fertigungsgenauigkeit bilden sie gemeinsam das Tragsystem und den Sicherheitsrahmen des gesamten Fahrzeugs und bestimmen damit maßgeblich die Festigkeit der Fahrzeugkarosserie.

(1) Was ist die Essenz der Körperkraft?
Die Körperfestigkeit ist nicht gleichbedeutend mit der „Stahlplattendicke“, sondern bezieht sich auf die Fähigkeit des Körpers, Verformungen zu widerstehen und die strukturelle Integrität aufrechtzuerhalten, wenn er äußeren Kräften ausgesetzt wird, was sich hauptsächlich in drei Aspekten widerspiegelt:

Gesamtsteifigkeit: Die Karosserie behält ihre Formstabilität beim Fahren, Lenken und bei Unebenheiten;

Lokale Festigkeit: Wichtige Teile können konzentrierten Belastungen standhalten;

Crash-Performance: Absorbiert Energie durch geordnete Verformung bei einem Unfall und schützt den Fahrgastraum.

Diese drei Punkte werden fast alle durch Karosseriestanzteile realisiert.

(2) Stanzteile bilden das „mechanische Skelett“ der Karosserie
Autos bestehen nicht aus einem einzigen Stück Stahl, sondern aus Hunderten oder sogar Tausenden miteinander verbundenen Stanzteilen. Diese Teile sind nicht zufällig zusammengefügt, sondern wissenschaftlich so angeordnet, dass sie eine mechanische Struktur ähnlich dem „menschlichen Skelett“ bilden.

Beispielsweise sind die vorderen und hinteren Längsträger für die Aufnahme und Übertragung von Frontal- und Heckkollisionskräften zuständig; Die A-, B- und C-Säulen stützen das Dach und schützen die Seitensicherheit. Die Schwellerträger und Querträger erhöhen die Bodenfestigkeit. Durch die sinnvolle Kombination dieser Stanzstrukturteile entsteht ein vollständiger Tragweg, der die Verteilung und Aufnahme äußerer Kräfte ermöglicht und so die Festigkeit der Fahrzeugkarosserie erheblich verbessert.

(3) Materialeigenschaften bestimmen die Obergrenze der Festigkeit
Die Materialauswahl von Automobil-Stanzteilen bestimmt direkt die „Obergrenze“ der Karosseriefestigkeit. Die Verwendung von Blechen unterschiedlicher Festigkeit in verschiedenen Teilen ist ein Grundprinzip des modernen Karosseriebaus.

Hochfester Stahl und ultrahochfester Stahl werden häufig in wichtigen Strukturteilen wie Längsträgern und Säulen verwendet, wodurch die Verformungsbeständigkeit erheblich verbessert werden kann, ohne das Gewicht zu erhöhen. Für die Außenverkleidungsteile wird gewöhnlicher Stahl verwendet, wobei sowohl die Formbarkeit als auch die optische Qualität berücksichtigt werden. Bei einigen Modellen werden die Stanzteile auch mit einer Aluminiumlegierung versehen, um ein Gleichgewicht zwischen geringem Gewicht und Festigkeit zu erreichen.

Wenn die Materialleistung von Stanzteilen nicht ausreicht, kann die Festigkeit der Fahrzeugkarosserie selbst bei angemessener struktureller Gestaltung die Sicherheitsanforderungen nur schwer erfüllen.

(4) Strukturform ist wichtiger als „Dicke“
Der größte Vorteil des Stanzverfahrens besteht darin, dass flache Bleche zu komplexen dreidimensionalen Strukturen verarbeitet werden können. Durch Konstruktionen wie Verstärkungsrippen, Falzkanten und geschlossene Profile können dünne Stahlbleche zudem eine extrem hohe Festigkeit aufweisen.

Schwellerträger und -säulen weisen beispielsweise häufig geschlossene Strukturen oder Strukturen mit mehreren Hohlräumen auf, und ihre Biege- und Torsionsfestigkeit ist viel höher als die einfacher flacher Platten. Diese Idee der „formbasierten Verstärkung“ ermöglicht es dem Auto, ein hohes Maß an Karosseriefestigkeit bei gleichzeitiger Gewichtskontrolle zu erreichen, und all dies beruht auf den strukturellen Designfähigkeiten gestanzter Teile.

(5) Die Prägegenauigkeit beeinflusst die Gesamtfestigkeitsleistung
Die Festigkeit des Körpers hängt nicht nur von der Leistung einzelner Teile ab, sondern auch von der Gesamtkonsistenz aller gestanzten Teile nach dem Zusammenbau. Wenn die Stanzgenauigkeit unzureichend ist, führt dies zu einer schlechten Passung zwischen den Teilen, einer verminderten Schweißqualität, einer ungleichmäßigen Strukturspannungsverteilung und letztendlich zu einer Schwächung der Festigkeit des gesamten Fahrzeugs.

Hochpräzise Stanzteile können eine genaue Lage der Lötstellen und eine feste Verbindung gewährleisten, sodass jedes Strukturteil wirklich ein Ganzes bildet. Aus diesem Grund stellen High-End-Automobilhersteller extrem hohe Anforderungen an Stanzprozesse und Formgenauigkeit.

(6) „Kontrollierbare Verformung“ bei Kollisionen hängt vom Stanzdesign ab
Eine wirklich sichere Karosserie mit ausgezeichneter Festigkeit verformt sich nicht vollständig, sondern verformt sich bei einer Kollision Schritt für Schritt entsprechend dem vorgesehenen Weg. Stanzteile können den Verformungsablauf durch lokale Ausdünnungen, Triggerlöcher, Faltenstrukturen etc. präzise steuern.

Den vorderen Stanzteilen wird Priorität eingeräumt, um zu kollabieren und Energie zu absorbieren, während der Fahrgastraumbereich eine hohe Festigkeit ohne Verformung beibehält. Diese „flexible und starre“ Karosseriestruktur verkörpert die hohe Festigkeit und Sicherheit moderner Automobile.

(7) Festigkeitsgarantie bei Wartung und Nutzung
Wenn bei Unfallreparaturen die gestanzten Strukturteile unregelmäßig repariert werden, werden die ursprünglichen Materialeigenschaften und die Strukturform zerstört, und selbst wenn das Erscheinungsbild wie zuvor wiederhergestellt erscheint, kann die Festigkeit der Fahrzeugkarosserie erheblich verringert werden. Daher verlangen Automobilhersteller in der Regel, dass wichtige Stanzstrukturteile ausgetauscht werden müssen, anstatt sie einfach zu dehnen und zu reparieren.
Dies zeigt auch von der Seite, dass Automobil-Stanzteile selbst der Hauptträger der Karosseriefestigkeit sind.

Der Grund, warum Automobil-Stanzteile die Festigkeit der Fahrzeugkarosserie bestimmen können, liegt darin, dass sie das mechanische Skelett und Sicherheitssystem des gesamten Fahrzeugs auf mehreren Ebenen wie Material, Struktur, Präzision und Verbindungsmethoden aufbauen. Ob die Karosserie stark ist oder nicht, hängt nicht davon ab, ob die verwendeten Materialien stark sind oder nicht, sondern davon, ob die Stanzteile wissenschaftlich entworfen, präzise gefertigt und vernünftig angeordnet sind. Man kann sagen, dass es diese unsichtbaren, aber entscheidenden Automobil-Stanzteile sind, die wirklich über die Sicherheit und Qualität eines Autos entscheiden.

Vorteile von Stanzteilen für die Automobilindustrie:

3. So warten Sie Automobil-Stanzteile

Automobil-Stanzteile werden häufig in Karosseriestrukturen und Außenverkleidungen eingesetzt und sind die Grundlage für die Festigkeit, Sicherheit und Haltbarkeit des gesamten Fahrzeugs. Obwohl die meisten geprägten Teile bei normalem Gebrauch nicht leicht sichtbar sind, wirkt sich ihr Zustand direkt auf die Sicherheitsleistung und die Lebensdauer des Fahrzeugs aus. Daher ist eine wissenschaftliche und angemessene Wartung von Automobil-Stanzteilen von großer Bedeutung für die Verlängerung der Fahrzeuglebensdauer und die Gewährleistung der Fahrsicherheit.

(1) Verstehen Sie die Wartungsbedeutung von Auto-Stanzteilen richtig
Automobilstanzteile werden hauptsächlich aus Stahlplatten oder Aluminiumplatten gestanzt und geformt. Sie neigen zu Korrosion, Ermüdung oder Verformung, wenn sie längere Zeit Luft, Feuchtigkeit, Salz und Straßenverunreinigungen ausgesetzt sind. Wenn die Wartung nicht erfolgt, werden zumindest das Erscheinungsbild und die Montage beeinträchtigt, die strukturelle Festigkeit der Karosserie wird geschwächt und die Kollisionssicherheitsleistung wird im schlimmsten Fall verringert. Daher ist die Wartung von Stanzteilen nicht „optional“, sondern ein wichtiger Teil der Karosseriewartung.

(2) Führen Sie Korrosions- und Rostschutzmaßnahmen durch
Korrosions- und Rostschutz sind die Hauptaufgaben bei der Wartung von Automobilstanzteilen. Türen, Strukturteile des Fahrgestells, Kotflügel, Schwellerträger und andere Teile sind am anfälligsten für Erosion durch Regen, Sedimente und Schneeschmelzmittel.

Im täglichen Einsatz sollten Fahrzeuge regelmäßig, insbesondere nach Regen oder Schnee, gereinigt werden, um an Karosserie und Fahrgestell anhaftende Verschmutzungen umgehend zu entfernen. Wenn Sie Teile mit beschädigtem oder zerkratztem Lack abstanzen möchten, sollten Sie diese schnellstmöglich neu lackieren, um die Ausbreitung von Rost durch freiliegendes Metall zu verhindern. Bei Fahrgestell und versteckten Strukturteilen können Sie regelmäßig prüfen, ob die Original-Rostschutzbeschichtung intakt ist, und bei Bedarf eine Rostschutzverstärkung durchführen.

(3) Vermeiden Sie unnötige äußere Kraftschäden an Stanzteilen
Obwohl Automobil-Stanzteile eine gewisse Festigkeit aufweisen, sind sie nicht für häufige Stöße oder Überlastungen ausgelegt. Im täglichen Gebrauch des Autos sollten Sie vermeiden, das Auto abzustützen, den Bordstein zu zerkratzen oder mit harten Gegenständen gegen die Tür, Stoßstange usw. zu stoßen. Diese äußeren Kräfte können zu einer plastischen Verformung der Stanzteile führen. Auch wenn die Oberfläche kein großes Problem zu sein scheint, könnte sie die innere Strukturfestigkeit beeinträchtigt haben.

Bei der Beladung von Gepäck oder Fracht sollten die Beladungsvorschriften des Fahrzeugs eingehalten werden, um eine übermäßige Belastung der Karosseriestruktur durch Überladung und die daraus resultierende Ermüdungsschädigung über einen längeren Zeitraum zu vermeiden.

(4) Achten Sie auf Karosserieverformungen und Montageanomalien
Sobald Stanzteile verformt sind, weisen sie bei der Montage und im Gebrauch häufig Auffälligkeiten auf. Beispielsweise schließt die Tür nicht reibungslos, die Lücken sind ungleichmäßig, ungewöhnliche Geräusche nehmen zu, die Abdichtung der Karosserie nimmt ab usw. Diese Phänomene können darauf hinweisen, dass sich die geprägten Strukturteile verschoben oder verformt haben.

Sobald solche Probleme entdeckt werden, sollten Sie sich rechtzeitig zur Inspektion an einen professionellen Wartungsbetrieb wenden, um eine langfristige Nutzung zu vermeiden, die dazu führen würde, dass sich das Problem verschlimmert und die Sicherheit und den Komfort des gesamten Fahrzeugs beeinträchtigt.

(5) Standardisieren Sie Reparatur und Austausch nach Unfällen
Nach einer Kollision ist die Art und Weise, wie Stanzteile repariert werden, besonders kritisch. Stanzteile im Zusammenhang mit der Sicherheit der Karosseriestruktur, wie Längsträger, Säulen, Schwellerträger usw., sollten strikt gemäß den ursprünglichen Werkswartungsstandards ausgetauscht und nicht durch einfaches Dehnen oder Hämmern repariert werden.

Unregelmäßige Blechreparaturen können die ursprüngliche Festigkeit und die energieabsorbierenden Eigenschaften des Materials zerstören, sodass das Fahrzeug bei einem Folgeunfall keinen wirksamen Schutz mehr bieten kann. Daher ist die Wahl einer Wartungsorganisation mit Qualifikationen und technischen Fähigkeiten eine wichtige Garantie für die Aufrechterhaltung der Sicherheitsleistung von Stanzteilen.

(6) Achten Sie auf die Inspektion von Dichtungs- und Entwässerungssystemen
In vielen Automobil-Stanzteilen wie Türen, Seitenwänden und Heckklappen gibt es Hohlraumstrukturen. Diese Bereiche sind in der Regel mit Abflusslöchern ausgestattet, um angesammeltes Wasser abzuleiten. Wenn die Abflusslöcher durch Schmutz verstopft sind und Feuchtigkeit über einen längeren Zeitraum zurückbleibt, kann es leicht zu innerer Korrosion kommen.

Die regelmäßige Kontrolle und Reinigung der Abflusslöcher, um einen reibungslosen Abfluss zu gewährleisten, ist eine wirksame Methode, um innere Korrosion von Stanzteilen zu verhindern.

(7) Gute Gewohnheiten bei der Nutzung und Wartung des Autos
Die Entwicklung guter Fahrgewohnheiten ist auch ein wichtiger Aspekt bei der Pflege von Automobil-Stanzteilen. Vermeiden Sie es beispielsweise, Fahrzeuge über einen längeren Zeitraum in Umgebungen mit hoher Luftfeuchtigkeit oder stark korrosiver Umgebung zu parken. Versuchen Sie, Parkplätze mit guten Unterstandsbedingungen zu wählen; und führen regelmäßige Fahrzeuginspektionen und -wartungen durch. Diese scheinbar einfachen Vorgehensweisen können dazu beitragen, die Lebensdauer von Stanzteilen zu verlängern.

Automobil-Stanzteile sind die zentrale Grundlage für Karosseriestruktur und Sicherheitsleistung, und ihre Wartungsqualität steht in direktem Zusammenhang mit der Zuverlässigkeit und Fahrsicherheit des Fahrzeugs. Durch die Stärkung des Rost- und Korrosionsschutzes, die Vermeidung äußerer Schäden, die Standardisierung von Unfallreparaturen und die Aufrechterhaltung guter Fahrzeugnutzungsgewohnheiten kann die Lebensdauer von Stanzteilen effektiv verlängert werden und das Fahrzeug kann während seines gesamten Lebenszyklus eine stabile und sichere Leistung beibehalten. Die wissenschaftliche Wartung von Automobil-Stanzteilen ist ein wichtiges Thema, das jeder Autobesitzer und Praktiker nicht ignorieren sollte.

Methoden zur Wartung von Auto-Stanzteilen:

4. Häufige Mängel und Lösungen für Stanzteile

Gestanzte Teile sind ein unverzichtbarer Bestandteil der modernen Fertigung und werden häufig in Branchen wie der Automobil-, Haushaltsgeräte-, Elektronik- und Maschinenbauindustrie eingesetzt. Stanzverfahren bieten Vorteile wie eine hohe Produktionseffizienz, eine hohe Materialausnutzung und eine gute Maßhaltigkeit. In der tatsächlichen Produktion sind Stanzteile jedoch anfällig für verschiedene Mängel. Wenn dies nicht rechtzeitig erkannt und behoben wird, kann dies nicht nur die Produktqualität beeinträchtigen, sondern auch die Produktionskosten und die Nacharbeitsraten erhöhen.

(1) Übersicht über häufige Mängel an Stanzteilen
Zu den Fehlern, die während des Stanzvorgangs an gestanzten Teilen auftreten können, gehören vor allem: Grate, Verwerfungen, Risse, Risse, Falten, Maßabweichungen und Oberflächenkratzer. Die meisten dieser Mängel hängen mit Materialeigenschaften, Formdesign, Prozessparametern und unsachgemäßem Betrieb zusammen. Das Verständnis ihrer Ursachen hilft dabei, wirksame Korrekturmaßnahmen zu ergreifen.

(2) Hauptfehlertypen und Ursachenanalyse
1) Grate
Aussehen:
Scharfe Vorsprünge oder unregelmäßige kleine Metallstücke an den Kanten des Stanzteils.

Ursachenanalyse:
Abnutzung der Werkzeugschneide oder ungleichmäßiges Spiel.
Unzureichende Stanzkraft oder falsche Stanzgeschwindigkeit.
Hohe Materialhärte oder ungleichmäßige Dicke.

Lösungen:
Überprüfen und schärfen Sie regelmäßig die Schneidkanten der Form, um einen gleichmäßigen Spalt zu gewährleisten.
Passen Sie den Stanzdruck und die Geschwindigkeit an, um einen reibungslosen Materialschnitt zu gewährleisten.
Wählen Sie geeignete Materialien aus oder führen Sie eine Materialvorbehandlung durch.

2) Verzug und Verformung
Aussehen:
Die Ebene des Stanzteils ist uneben und weist Biegungen, Kantenverwerfungen oder örtliche Vorsprünge auf.

Ursachenanalyse:
Übermäßige innere Spannung im Material oder ungleichmäßige Dicke.
Unzureichende Formunterstützung oder ungenaue Positionierung.
Zu hoher Stanzdruck oder zu schnelle Stanzgeschwindigkeit.

Lösungen:
Verwenden Sie Glüh- oder Richtprozesse, um innere Spannungen im Material zu reduzieren.
Optimieren Sie das Formdesign, um die Unterstützung und Positionierungsgenauigkeit zu erhöhen.

Passen Sie Druck und Geschwindigkeit an, um eine gleichmäßige Kraft zu gewährleisten.

3) Risse
Aussehen:
Auf der Oberfläche oder an den Kanten des Stanzteils treten Risse auf, die sich manchmal über die gesamte Dicke erstrecken.

Ursachenanalyse:
Unzureichende Materialplastizität oder Vorhandensein von Mängeln.
Der Radius der scharfen Ecken des Prägestempels ist zu klein, was zu einer lokalen Spannungskonzentration führt.
Eine zu hohe Stanzgeschwindigkeit führt zu einer übermäßigen Dehnung des Materials. Lösungen:
Wählen Sie Materialien mit guter Plastizität und kontrollieren Sie Materialfehler.
Optimieren Sie das Formdesign, vergrößern Sie den Kehlradius und reduzieren Sie die Spannungskonzentration.
Passen Sie die Stempelgeschwindigkeit an, um eine übermäßige Dehnung des Materials zu vermeiden.

4) Reißen oder Faltenbildung
Symptome:
Auf der Oberfläche der gestanzten Teile treten Risse, Falten oder Fältchen auf, die das Aussehen und die Leistung beeinträchtigen.

Ursachenanalyse:
Unzureichende oder ungleichmäßige Schmierung des Materials.
Der Formspalt ist zu klein, was zu einer ungleichmäßigen Belastung des Materials führt.
Ungleichmäßige Materialdicke oder -härte, die leicht zu Falten führen kann.

Lösungen:
Verwenden Sie hochwertige Gleitmittel, um eine gleichmäßige Anwendung zu gewährleisten.
Überprüfen Sie den Formspielraum und passen Sie die Spielraumgröße entsprechend an.
Wählen Sie homogene Materialien und führen Sie bei Bedarf eine Wärmebehandlung oder Korrektur durch.

5) Maßabweichung
Symptome:
Die Abmessungen der Stanzteile liegen außerhalb des Toleranzbereichs, was die Montage erschwert.

Ursachenanalyse:
Unangemessenes Formdesign oder starker Formverschleiß.
Instabiler Stempelmaschinendruck oder unsachgemäßer Betrieb.
Der elastische Rückprall des Materials wird nicht berücksichtigt oder die Parameter des Stanzprozesses stimmen nicht überein.

Lösungen:
Optimieren Sie das Formendesign und überprüfen und reparieren Sie die Form regelmäßig.
Sorgen Sie für einen stabilen Stempelmaschinendruck und befolgen Sie die Betriebsabläufe strikt.
Berücksichtigen Sie in der Entwurfsphase den Materialrückprall und passen Sie die Formabmessungen entsprechend an.

6) Kratzer oder Abnutzungen auf der Oberfläche
Symptome:
Auf der Oberfläche der Stanzteile entstehen Kratzer, Abschürfungen oder Dellen, die das Erscheinungsbild beeinträchtigen.

Ursachenanalyse:
Raue Schimmeloberfläche oder Vorhandensein von Verunreinigungen.
Unsachgemäße Materialhandhabung, die zu Kollisionen oder Reibung führt.
Unzureichende Schmierung, erhöhte Reibung zwischen Material und Form.

Lösungen:
Polieren Sie die Formoberfläche regelmäßig und entfernen Sie Verunreinigungen.
Verbessern Sie die Materialtransportmethoden, um Kollisionen zu vermeiden.
Sorgen Sie für eine ausreichende und gleichmäßige Schmierung, um die Reibung zu reduzieren.

(3) Vorbeugende Maßnahmen bei Stanzteildefekten
Materialauswahl und -behandlung
Hochwertige Materialien sind die Grundlage zur Reduzierung von Stanzfehlern.
Nutzen Sie Prozesse wie Glühen, Richten oder Vorstrecken, um innere Spannungen zu reduzieren und die Plastizität des Materials zu verbessern.

Formenbau und Wartung
Gestalten Sie den Schnittwinkel, den Abstand und den Kehlradius der Form angemessen.
Überprüfen, schleifen und schmieren Sie die Form regelmäßig, um ihre Lebensdauer zu verlängern.

Prozessparameteroptimierung
Prägedruck, Geschwindigkeit und Formabstand angemessen einstellen. Prozessanpassungen werden für Teile unterschiedlicher Materialien oder Dicken vorgenommen.

Standardisierte Abläufe
Die Bediener halten sich strikt an Prozessspezifikationen und Sicherheitsverfahren.
Die Bediener werden regelmäßig geschult, um ihre technischen Fähigkeiten und Fähigkeiten zur Fehlerbehebung zu verbessern.

Inspektion und Qualitätskontrolle
An gestanzten Teilen werden Maß-, Oberflächen- und Leistungsprüfungen durchgeführt.
Es wird ein Fehler-Feedback-Mechanismus eingerichtet, um Prozessparameter und Formdesign umgehend anzupassen.

Gestanzte Teile werden in der modernen Fertigung häufig verwendet, doch bei der Produktion treten häufig Mängel wie Grate, Verformungen, Risse, Risse, Falten, Maßabweichungen und Oberflächenkratzer auf. Diese Probleme sind häufig auf Materialeigenschaften, Formdesign, Prozessparameter und unsachgemäßen Betrieb zurückzuführen. Durch die wissenschaftliche Auswahl von Materialien, die Optimierung des Formendesigns, die rationelle Anpassung von Prozessparametern, die Standardisierung von Betriebsabläufen und die Einrichtung eines umfassenden Inspektions- und Wartungssystems können Defekte an Stanzteilen effektiv reduziert und so die Produktqualität und Produktionseffizienz verbessert werden.

5. Häufig gestellte Fragen (FAQ) zu Automobil-Stanzteilen

In der Automobilindustrie sind Stanzteile wichtige Komponenten, darunter Karosserieteile, Fahrgestellstrukturteile, Türverkleidungen und Motorhauben. Diese Teile spielen eine entscheidende Rolle bei der Gewährleistung der Stabilität, des Aussehens und der Sicherheit des gesamten Fahrzeugs. Aufgrund des Stanzprozesses, der Materialien, Formen, Geräte und Prozessparameter umfasst, treten jedoch häufig verschiedene Probleme bei der Konstruktion, Produktion und Anwendung von Stanzteilen für die Automobilindustrie auf.

(1) Was sind Automobil-Stanzteile?
F1: Was sind Automobil-Stanzteile?
Automobilstanzteile sind Bauteile, die aus Blechen durch einen Stanzprozess in die gewünschte Form gebracht werden. Hierzu zählen vor allem Karosseriestrukturteile (z. B. Fahrgestelle, Querträger), Karosserieverkleidungsteile (z. B. Motorhauben, Türen, Kotflügel) und Sicherheitsteile (z. B. Antikollisionsträger). Aufgrund ihrer hohen Präzision, Effizienz und Festigkeit sind Stanzteile im Automobilbau unverzichtbar.

F2: Welche Materialien werden hauptsächlich für gestanzte Automobilteile verwendet?
Zu den gängigen Materialien gehören kohlenstoffarmer Stahl, warmumgeformter Stahl, hochfester Stahl und Aluminiumlegierungen. Bei der Materialauswahl müssen Festigkeit, Zähigkeit, Korrosionsbeständigkeit und Stanzleistung des Teils berücksichtigt werden.

(2) Häufige Mängel an gestanzten Automobilteilen
F3: Welche Mängel treten bei gestanzten Automobilteilen häufig auf?
Automobilstanzteile können während des Produktionsprozesses folgende Mängel aufweisen:
Grate: Scharfe oder unregelmäßige Kanten am Teil.
Verzug: Die Oberfläche des Teils ist uneben oder gebogen.
Risse: Das Material bricht bei örtlicher Belastung.
Falten: Auf der Oberfläche des Teils treten Falten oder Wellen auf.
Maßabweichung: Die Abmessungen des Teils überschreiten die Designtoleranz.
Oberflächenkratzer: Durch den Prägevorgang wird die Materialoberfläche beschädigt.

F4: Was sind die Hauptursachen für diese Mängel?
Die Mängel sind hauptsächlich auf folgende Aspekte zurückzuführen:
Materialprobleme: Ungleichmäßige Blechdicke, übermäßige Härte oder innere Spannung.
Unangemessenes Formdesign: Zu kleiner Schneidkantenradius, ungleichmäßiger Abstand, unzureichende Unterstützung.
Falsche Prozessparameter: Unangemessene Prägegeschwindigkeit, Druck und Schmierung.
Nicht standardmäßiger Betrieb: Unzureichende Erfahrung des Bedieners oder unsachgemäße Wartung der Ausrüstung.

(3) Wie lassen sich Mängel an gestanzten Automobilteilen verhindern?

F5: Können Defekte an Automobil-Stanzteilen verhindert werden?
Ja, durch die Verwendung wissenschaftlicher Materialauswahl, die Optimierung des Formendesigns, die Kontrolle von Prozessparametern und die Standardisierung von Abläufen kann die Fehlerrate effektiv reduziert werden.

F6: Wie stark beeinflusst das Formendesign die Qualität der Stanzteile?
Die Form ist das Kernwerkzeug bei der Herstellung von Stanzteilen. Ein vernünftiges Formendesign kann:
Reduzieren Sie die Spannungskonzentration und verhindern Sie so Risse und Verformungen.
Optimieren Sie Schnittkanten und Abstände und reduzieren Sie Grate.
Sorgen Sie für gleichmäßigen Halt und verhindern Sie Falten.

F7: Wie können die Parameter des Stanzprozesses optimiert werden?
Prägegeschwindigkeit: Zu schnell kann zu Rissen führen, während zu langsam die Produktionseffizienz beeinträchtigen kann.
Prägedruck: Muss je nach Materialstärke und Härte angepasst werden.
Schmiermittelmanagement: Verwenden Sie hochwertige Schmiermittel, um einen reibungslosen Kontakt zwischen Material und Form sicherzustellen.

(4) Materialauswahl für Automobil-Stanzteile
F8: Wie wirken sich unterschiedliche Materialien auf die Leistung von Stanzteilen aus?
Kohlenstoffarmer Stahl: Gute Stanzbarkeit, niedrige Kosten, aber geringere Festigkeit.
Hochfester Stahl (HSS): Hohe Festigkeit, geeignet für Sicherheitsteile, aber schwieriger zu prägen.
Fortschrittlicher hochfester Stahl (AHSS): Geeignet für komplexe Formen und hohe Festigkeitsanforderungen, die Heißprägeverfahren erfordern.
Aluminiumlegierung: Bevorzugt für leichte Teile, aber anfällig für Faltenbildung und Rückfederungsprobleme.

F9: Wie wirkt sich der Trend zum Leichtbau im Automobilbereich auf die Materialauswahl aus?
Angesichts der Anforderungen neuer Energiefahrzeuge sowie der Energieeinsparung und des Umweltschutzes wird die Verwendung von Aluminiumlegierungen, Magnesiumlegierungen und hochfesten Stählen immer weiter verbreitet. Materialleichtbau kann das Körpergewicht reduzieren und die Kraftstoffeffizienz verbessern, stellt jedoch höhere Anforderungen an den Stanzprozess und erfordert eine Optimierung der Formen und Prozessparameter.

(5) Inspektion und Qualitätskontrolle von Stanzteilen für die Automobilindustrie
F10: Wie kann die Qualität von Stanzteilen für die Automobilindustrie überprüft werden?
Zu den gängigen Methoden gehören:
Maßprüfung: Verwendung eines Koordinatenmessgeräts (KMG) oder Laserscannens zur Messung der Teileabmessungen.
Oberflächeninspektion: Sichtprüfung oder optische Inspektion zur Erkennung von Mängeln wie Kratzern und Falten.
Prüfung der mechanischen Eigenschaften: Zug-, Schlag- und Härteprüfungen, um sicherzustellen, dass die Teilefestigkeit den Anforderungen entspricht.

F11: Wie kann eine gleichbleibende Qualität von Massenteilen sichergestellt werden?
Kontrollieren Sie Materialchargen und Dickengleichmäßigkeit streng.
Überprüfen Sie regelmäßig den Zustand der Form und reparieren und warten Sie sie umgehend. Legen Sie standardisierte Prozessparameter fest, um eine konstante Prägegeschwindigkeit, einen gleichbleibenden Druck und eine gleichmäßige Schmierung sicherzustellen.
Führen Sie automatische Inspektionsgeräte ein, um fehlerhafte Teile umgehend zu erkennen und zu entfernen.

(6) Trends in der Verarbeitung von Stanzteilen für die Automobilindustrie
F12: Was sind die zukünftigen Entwicklungstrends für Automobil-Stanzteile?
Hohe Festigkeit und geringes Gewicht: Hochfester Stahl, Aluminiumlegierungen und Verbundwerkstoffe werden weit verbreitet sein.
Präzision und Intelligenz: Formdesign kombiniert mit CAE-Simulation und intelligenter Stanzausrüstung zur Verbesserung von Genauigkeit und Konsistenz.
Automatisierte Produktion: Be- und Entladen durch Roboter, automatische Inspektion und Datenrückmeldung zur Verbesserung von Effizienz und Qualität.
Umweltschutz und Energieeinsparung: Optimierung von Schmiersystemen und Reduzierung von Materialverschwendung für eine umweltfreundliche Fertigung.

F13: Ist die Wartung und Instandhaltung von Stanzteilen für die Automobilindustrie wichtig?
Sehr wichtig. Formverschleiß, Fehlfunktionen der Stanzausrüstung oder unzureichende Schmierung wirken sich direkt auf die Teilequalität aus. Regelmäßige Wartung kann die Fehlerquote senken, die Lebensdauer der Formen verlängern und die Produktionsstabilität gewährleisten.

Automobilstanzteile sind unverzichtbare Grundkomponenten im Fahrzeugbau und ihre Qualität wirkt sich direkt auf die Leistung, Sicherheit und das Erscheinungsbild des Fahrzeugs aus. Häufige Probleme sind Grate, Verwerfungen, Risse, Falten, Maßabweichungen und Oberflächenkratzer. Diese Probleme hängen hauptsächlich mit Materialeigenschaften, Formdesign, Prozessparametern und Betriebsabläufen zusammen. Durch wissenschaftliche Materialauswahl, optimiertes Formendesign, angemessene Kontrolle der Prozessparameter, standardisierte Abläufe und die Einrichtung eines umfassenden Inspektionssystems kann die Fehlerrate effektiv reduziert und die Teilequalität und Produktionseffizienz verbessert werden.

Da sich die Automobilindustrie hin zu leichter, hochfester und intelligenter Fertigung entwickelt, werden die technischen Anforderungen an Automobilstanzteile immer höher. Unternehmen müssen sich kontinuierlich auf neue Materialien, neue Prozesse und intelligente Fertigungstechnologien konzentrieren, um sicherzustellen, dass Stanzteile Sicherheits- und Ästhetikanforderungen erfüllen und gleichzeitig eine hocheffiziente und kostengünstige Produktion erreichen.
